3. Детальное техническое описание стандарта MPEG-7

3.1. Системы MPEG-7

Системы MPEG-7 в настоящее время определяет архитектуру терминала и нормативных интерфейсов.

3.1.1. Архитектура терминала

Представление информации, специфицированное в стандарте MPEG-7 предоставляет средства описаний кодированного мультимедийного материала. Объект, который использует такое кодовое представление мультимедийного материала, называется "терминалом". Этот терминал может соответствовать отдельно стоящему приложению или быть целой прикладной системой. Архитектура такого терминала изображена на рис. 4, а его работа описана ниже.

Архитектура MPEG-7

Рис. 4. Архитектура MPEG-7

В нижней части рис. 4 размещена система передачи/записи. Это относится к нижнему уровню инфраструктуры доставки (сетевой уровень и ниже). Эти уровни передают мультиплексированные потоки данных уровню доставки. Транспортная среда MPEG-7 базируется на многих системах доставки данных. Это включает, например, транспортные потоки MPEG-2, IP или MPEG-4 (MP4) файлы или потоки. Уровень доставки реализует механизмы, позволяющие выполнять синхронизацию, формирование кадров и мультиплексирование материала MPEG-7. Материал MPEG-7 может быть доставлен независимо или вместе с данными, которые он описывает. Архитектура MPEG-7 позволяет передавать данные (например, запросы) назад из терминала к отправителю или серверу.

Уровень доставки предоставляет уровню сжатия MPEG-7 элементарные потоки. Элементарные потоки MPEG-7 состоят из последовательности индивидуально доступных порций данных, называемых блоками доступа (Access Units). Блок доступа является наименьшим информационным объектом, к которому может относиться временная информация. Элементарные потоки MPEG-7 содержат данные различной природы:

Уровень доставки приложения может также по запросу доставлять мультимедийный материал. Для этих целей могут использоваться существующие средства доставки.

Данные MPEG-7 могут быть представлены либо в текстовом, либо в двоичном формате, или в виде комбинации этих форматов, в зависимости от типа приложения. MPEG-7 определяет однозначную связь между двоичным и текстовым форматами. Возможно установление двухсторонней однозначной связи между текстовым и двоичным представлениями. Следует заметить, что это не всегда доступно: некоторые приложения могут не захотеть передавать всю информация, содержащуюся в текстовом представлении, а могут предпочесть использовать более эффективную с точки зрения полосы двоичную кодировку с потерями.

Синтаксис текстуального формата определен в части 2 (DDL - Description Definition Language) стандарта. Синтаксис двоичного формата (BiM - двоичный формат для данных MPEG-7) определен в части 1 (системы) стандарта. Схемы определены в частях 3, 4 и 5 (визуальная, аудио и схемы описания мультимедиа) стандарта.

На уровне компрессии, производится разборка потока блоков доступа (текстуальных или двоичных), а описания материала реконструируются. MPEG-7 не перепоручает реконструкцию текстуального представления в качестве промежуточного шага декодирующему процессу. Двоичный поток MPEG-7 может быть разобран с помощью BiM, передан в текстовом формате и затем в этом виде транспортирован для последующей реконструкционной обработки, или двоичный поток может быть разобран BiM и затем передан в подходящем формате для последующей обработки.

Блоки доступа MPEG-7 далее структурируются как команды, в которые инкапсулированы схемы описания. Команды придают материалу MPEG-7 динамический вид. Они позволяют пересылать описания одним куском или в виде небольших фрагментов. Команды делают возможными базовые операции с материалом MPEG-7, такие как актуализация дескриптора, удаление части описания или добавление новой структуры DDL. На реконструкционном этапе уровня компрессии выполняется актуализация описания и соответствующих схем посредством указанных команд.

3.1.2. Нормативные интерфейсы

3.1.2.1. Описание нормативных интерфейсов

MPEG-7 имеет два нормативных интерфейса, как это показано на рис. 5.

Нормативные интерфейсы MPEG-7

Рис. 5. Нормативные интерфейсы MPEG-7

3.1.2.2. Верификация стандарта

В данном разделе описывается, как проверяется то, что двоичное и текстуальное представление являются адекватными одному и тому же материалу. Этот процесс описан на рис. 6.

Процесс верификации

Рис. 6 - Процесс верификации

Кроме элементов описанных в разделе 3.1.2.1, процесс валидации включает определение канонического представления описания материала. В каноническом пространстве, описания материала могут быть сравнены.

Процесс валидации работает следующим образом:

Описание канонической презентации XML-документа определено в Canonical XML[3].

3.2. Язык описания определений MPEG-7 (DDL)

Главными средствами, используемыми в описаниях MPEG-7 являются DDL (Description Definition Language), схемы описаний (DS) и дескрипторы (D). Дескрипторы связывают характеристики с набором их значений. Схемы описания являются моделями мультимедийных объектов и всего многообразия элементов, которые они представляют, например, модели данных описания. Они специфицируют типы дескрипторов, которые могут быть использованы в данном описании, и взаимоотношения между этими дескрипторами или между данными схемами описания.

DDL образует центральную часть стандарта MPEG-7. Он обеспечивает надежную описательную основу, с помощью которой пользователь может создать свои собственные схемы описания и дескрипторы. DDL определяет семантические правила выражения и комбинации схем описания и дескрипторов.

DDL не является языком моделирования, таким как UML (Unified Modeling Language), а языком схем для представления результатов моделирования аудио-визуальных данных, например, DS и D.

DDL должен удовлетворять требованиям MPEG-7 DDL. Он должен быть способен выражать пространственные, временные, структурные и концептуальные взаимоотношения между элементами DS и между DS. Он должен предоставить универсальную модель для связей и ссылок между одним или более описаниями и данными, которые им описываются. Кроме того, язык не должен зависеть от платформы и приложения и быть читаемым как машиной, так и человеком. MPEG-7 должен базироваться на синтаксисе XML. Необходима также система разборки DDL (парсинга), которая должна быть способна проверять схемы описания (материал и структуру) и дескрипторы типа данных, как примитивные (целые, текст, дата, время) так и составные (гистограммы, нумерованные типы).

3.2.1. Разработка контекста

Так как схемный язык XML не был специально разработан для аудио-визуального материала, необходимы определенные расширения, для того чтобы удовлетворить всем требованиям MPEG-7 DDL.

3.2.2. Обзор схемы XML

Целью схемы является определение класса XML-документов путем использования конкретных конструкций, чтобы наложить определенные ограничения на их структуру: элементы и их содержимое, атрибуты и их значения, количество элементов и типы данных. Схемы можно рассматривать, как некоторые дополнительные ограничения на DTD.

Главной рекомендацией MPEG-7 AHG было использование схемы, базирующейся на XML. В начале разработки имелось много решений, но ни одно из них не оказалось достаточно стабильным. В исходный момент группа DDL решила разработать свой собственный язык, следуя принципам, используемым группой W3C при подготовке схемы XML. В апреле 2000, рабочая группа W3C XML опубликовала последнюю версию спецификации схемы XML 1.0. Улучшенная стабильность схемного языка XML, его потенциально широкое поле применения, доступность средств и программ разборки, а также его способность удовлетворить большинству требований MPEG-7, привели к тому, что схема XML явилась основой DDL. Однако так как схема XML не была разработана специально для аудио-визуального материала, необходимы некоторые специфические расширения. DDL делится на следующие логические нормативные компоненты:

3.2.3. Схема XML: Структуры

Схема XML: Структуры являются частью 2-частной спецификации XML-схемы. Она предоставляет средства для описания структуры и ограничений, налагаемых на материалы документов XML 1.0. Схема XML состоит из набора компонентов структурной схемы, которые могут быть разделены на три группы. Первичными компонентами являются:

Вторичными компонентами являются:

Третья группа образована компонентами “helper”, которые входят в другие компоненты и не могут существовать отдельно:

Определения типа задают внутренние компоненты схемы, которые могут использоваться в других компонентах, таких как элементы, атрибуты деклараций или другие определения типа. Схема XML предоставляет два вида компонентов определения типа:

Новые типы могут быть также определены на основе существующих типов (встроенных или вторичных) путем расширения базового типа. Детали использования этих компонентов можно найти в проекте DDL или в схеме XML: Спецификация структур.

3.2.4. Схема XML: Типы данных

XML Schema:Datatypes является второй частью 2-частной схемной спецификации XML. Она предлагает возможности определения типов данных, которые могут быть использованы для ограничения свойств типов данных элементов и атрибутов в рамках схем XML. Она предлагает более высокую степень проверки типа, чем доступна для XML 1.0 DTD:

Подробные детали встроенных типов данных и механизмы получения вторичных типов можно найти в окончательном проекте DDL или в спецификации XML Schema:Datatypes.

3.2.5. Расширения схемы XML MPEG-7

Следующие характеристики будет нужно добавить к спецификации языка XML для того, чтобы удовлетворить специфическим требованиям MPEG-7:

Программы разборки, специфические для MPEG-7 будут разработаны путем добавления валидации этих дополнительных конструкций к стандартным схемным разборщикам XML.

3.3. Аудио MPEG-7

Аудио MPEG-7 FCD включает в себя пять технологий: структура аудио описания (которая включает в себя масштабируемые последовательности, дескрипторы нижнего уровня и униформные сегменты тишины), средства описания тембра музыкального инструмента, средства распознавания звука, средства описания голосового материала и средства описания мелодии.

3.3.1. Описание системы аудио MPEG-7

Аудио структура содержит средства нижнего уровня, созданные для обеспечения основы для формирования аудио приложений высокого уровня. Предоставляя общую платформу структуры описаний, MPEG-7 Аудио устанавливает базис для совместимости всех приложений, которые могут быть созданы в рамках данной системы.

Существует два способа описания аудио характеристик нижнего уровня. Один предполагает стробирование уровня сигнала на регулярной основе, другой может использовать сегменты (смотри описание MDS) для пометки сходных и отличных областей для заданного звукового отрывка. Обе эти возможности реализованы в двух типах дескрипторов нижнего уровня (один для скалярных величин, таких как мощность или частота, и один для векторов, таких как спектры), которые создают совместимый интерфейс. Любой дескриптор, воспринимающий эти типы может быть проиллюстрирован примерами, описывающими сегмент одной результирующей величиной или последовательностью результатов стробирования, как этого требует приложение.

Величины, полученные в результате стробирования, сами могут подвергаться последующей обработке с привлечением другого унифицированного интерфейса: они могут образовать масштабируемые ряды (Scalable Series). Дерево шкал может также хранить различные сводные значения, такие как минимальное, максимальное значение дескриптора и его дисперсию.

Аудио дескрипторы нижнего уровня имеют особую важность при описании звука. Существует семнадцать временных и пространственных дескрипторов, которые могут использоваться в самых разных приложениях. Они могут быть грубо поделены на следующие группы:

Каждый из них может использоваться для описания сегмента с результирующим значением, которое применяется для всего сегмента или для последовательности результатов стробирования. Временная группа по тембру (Timbral Temporal) является исключением, так как ее значения приложимы только к сегменту, как целому.

В то время как аудио дескрипторы нижнего уровня вообще могут служить для многих возможных приложений, дескриптор однородности спектра поддерживает аппроксимацию сложных звуковых сигналов. Приложения включают в себя голосовую идентификацию.

Кроме того, очень простым, но полезным средством является дескриптор тишины. Он использует простую семантику "тишины" (то есть отсутствие значимого звука) для аудио сегмента. Такой дескриптор может служить для целей дальнейшей сегментации аудио потока.

3.3.2. Средства описания аудио верхнего уровня (D и DS)

Четыре набора средств описания аудио, которые приблизительно представляют области приложения, интегрированы в FCD: распознавание звука, тембр музыкального инструмента, разговорный материал и мелодическая линия.

3.3.2.1. Средства описания тембра музыкальных инструментов

Дескрипторы тембра служат для описания характеристик восприятия звуков. Тембр в настоящее время определен в литературе как характеристика восприятия, которая заставляет два звука, имеющих одну высоту и громкость, восприниматься по-разному. Целью средства описания тембра является представление этих характеристик восприятия сокращенным набором дескрипторов. Дескрипторы относятся к таким понятиям как “атака”, “яркость” или “богатство” звука.

В рамках четырех возможных классов звуков музыкальных инструментов, два класса хорошо детализированы, и являются центральным объектом экспериментального исследования. В FCD представляются гармонические, когерентные непрерывные звуки и прерывистые, ударные звуки. Дескриптор тембра для непрерывных гармонических звуков объединяет спектральные дескрипторы тембра с временным дескриптором log attack. Дескриптор ударных инструментов комбинирует временные дескрипторы тембра с дескриптором спектрального центроида. Сравнение описаний, использующих один из наборов дескрипторов выполняется с привлечением метрики масштабируемого расстояния.

3.3.2.2. Средства распознавания звука

Схемы дескрипторов и описаний распознавания звука, представляют собой наборы средств для индексирования и категорирования звуков, с немедленным использованием для звуковых эффектов. Добавлена также поддержка автоматической идентификации звука и индексация. Это сделано для систематики звуковых классов и средств для спецификации онтологии устройств распознавания звука. Такие устройства могут использоваться для автоматической индексации сегментов звуковых треков.

Средства распознавания используют в качестве основы спектральные базисные дескрипторы низкого уровня. Эти базисные функции далее сегментируются и преобразуются в последовательность состояний, которые заключают в себя статистическую модель, такую как смешанная модель Маркова или Гаусса. Эта модель может зависеть от своего собственного представления, иметь метку, ассоциированную с семантикой исходного звука, и/или с другими моделями для того, чтобы категоризовать новые входные звуковые сигналы для системы распознавания.

3.3.2.3. Средства описания содержимого сказанного

Средства описания Spoken Content позволяет детальное описание произнесенных слов в пределах аудио-потока. Учитывая тот факт, что сегодняшнее автоматическое распознавание речи ASR-технологий (Automatic Speech Recognition) имеет свои ограничения, и что всегда можно столкнуться с высказыванием, которого нет в словаре, средства описания Spoken Content жертвует некоторой компактностью ради надежности поиска. Чтобы этого добиться, средства отображают выходной поток и то, что в норме может быть видно в качестве текущего результата автоматического распознавания речи ASR. Средства могут использоваться для двух широких классов сценария поиска: индексирование и выделение аудио потока, а также индексирование мультимедийных объектов аннотированных голосом.

Средства описания Spoken Content поделены на два широких функциональных блока: сетка, которая представляет декодирование, выполненное системой ASR, и заголовок, который содержит информацию об узнанных собеседниках и о самой системе распознавания. Сетка состоит из комбинаций слов голосовых записей для каждого собеседника в аудио потоке. Комбинируя эти сетки, можно облегчить проблему со словами, отсутствующими в словаре, и поиск может быть успешным, даже когда распознавание исходного слова невозможно.

3.3.2.4. Средства описания мелодии

DS мелодического очертания (Melody Contour) является компактным представлением информации о мелодии, которая позволяет эффективно и надежно контролировать мелодическую идентичность, например, в запросах с помощью наигрывания. DS мелодического очертания использует 5-ступенчатый контур (представляющий интервал между смежными нотами), в котором интервалы дискретизированы. DS мелодического очертания (Melody Contour DS) предоставляет также базовую информацию ритмики путем запоминания частот, ближайших к каждой из нот, это может существенно увеличить точность проверки соответствия запросу.

Для приложений, требующих большей описательной точности или реконструкции заданной мелодии, DS мелодии поддерживает расширенный набор дескрипторов и высокую точность кодирования интервалов. Вместо привязки к одному из пяти уровней в точных измерителях используется существенно больше уровней между нотами (100 и более). Точная информация о ритмике получается путем кодирования логарифмического отношения разностей между началами нот способом аналогичным с используемым для кодирования уровней сигнала.

3.4. Визуальный MPEG-7

Средства визуального описания MPEG-7, включенные в CD/XM состоят из базовых структур и дескрипторов, которые охватывают следующие основные визуальные характеристики:

Каждая категория состоит из элементарных и составных дескрипторов.

3.4.1. Базовые структуры

Существует пять визуально связанных базовых структур: сеточная выкладка, временные ряды (Time Series), многопрекционность (MultiView), пространственные 2D-координаты и временная интерполяция (TemporalInterpolation).

3.4.1.1. Сеточная выкладка

Сетка делит изображение на равные прямоугольные области, так что каждая область может быть описана отдельно. Каждая область сетки описывается посредством других дескрипторов, таких как цвет или текстура. Более того, дескриптор позволяет ассоциировать субдескрипторы со всей прямоугольной областью, или с произвольным набором прямоугольных областей.

3.4.1.2. Многовидовые 2D-3D

Дескриптор 2D/3D специфицирует структуру, которая комбинирует 2D дескрипторы, представляющие визуальные параметры 3D-объекта, видимые с различных точек. Дескриптор образует полное 3D-представление объекта на основе его проекций. Может использоваться любой визуальный 2D-дескриптор, такой как, например, форма контура, форма области, цвет или текстура. Дескриптор 2D/3D поддерживает интеграцию 2D-дескрипторов, используемых в плоскости изображения для описания характеристик 3D-объектов (реальный мир). Дескриптор позволяет осуществлять сравнение 3D-объектов путем сравнения их проекций.

3.4.1.3. Временные ряды

Этот дескриптор определяет в видео сегменте дескрипторы временных рядов и предоставляет возможность сравнения изображения с видео-кадром и видео-кадров друг с другом. Доступно два типа временных рядов (TimeSeries): RegularTimeSeries и IrregularTimeSeries. В первом, дескрипторы размещаются регулярным образом (с постоянным шагом) в пределах заданного временного интервала. Это допускает простое представление для приложений, которые предполагают ограниченную сложность. Во втором, дескрипторы размещаются нерегулярно (с переменными интервалами) в пределах заданного временного интервала. Это обеспечивает эффективное представление для приложений, которые требуют малой полосы пропускания или малой емкости памяти. Они полезны в частности для построения дескрипторов, которые содержат временные ряды дескрипторов.

3.4.1.4. Пространственные координаты 2D

Это описание определяет 2D пространственную координатную систему, которую следует использовать в других D/DS, где это важно. Оно поддерживает два вида координатных систем: “локальную” и “интегрированную” (рис. 7). В “локальной” координатной системе, все изображения привязаны к одной точке. В “интегрированной” координатной системе, каждое изображение (кадр) может быть привязано к разным областям. Интегрированная координатная система может использоваться для представления координат на мозаичном видео снимке.

"Локальная" и "интегрированная" координатная система

a) "Локальные" координаты b) "интегрированные" координаты

Рис. 7. "Локальная" и "интегрированная" координатная система

3.4.1.5. Временная интерполяция

TemporalInterpolation D описывает временную интерполяцию, использующую связанные многогранники. Это может использоваться для аппроксимации многомерных значений переменных, которые меняются со временем, такие как положение объекта в видео. Размер описания временной интерполяции обычно много меньше, чем описание всех величин. На рис. 8 25 реальных величин представлены пятью линейными интерполяционными функциями и двумя квадратичными интерполяционными функциями. Начало временной интерполяции всегда привязывается ко времени 0.

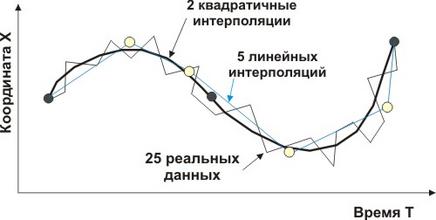

Реальные данные и функции интерполяции

Рис. 8. Реальные данные и функции интерполяции

3.4.2. Описатели цвета

Существует восемь дескрипторов цвета: цветового пространства, доминантных цветов, цветовой дискретизации, GoF/GoP цвета, цветовой структуры, цветового размещения и масштабируемой гистограммы цветов.

3.4.2.1. Цветовое пространство

Понятие цветового пространства используется в других описаниях, базирующихся на цвете. В текущем описании, поддерживаются следующие цветовые пространства:

3.4.2.2. Оцифровка цвета

Этот дескриптор определяет дискретизацию цветового пространства и поддерживает линейные и нелинейные преобразователи, а также lookup-таблицы. Число уровней квантования конфигурируемо так, чтобы обеспечить большую гибкость для широкого диапазона приложений. В случае нелинейного АЦП, ширина канала преобразования может также конфигурироваться. Для разумных приложений в контексте MPEG-7, этот дескриптор должен комбинироваться с другими, например, чтобы характеризовать значения в цветовой гистограмме.

3.4.2.3. Доминантный цвет(а)

Этот дескриптор цвета является наиболее удобным для представления локальных характеристик (области объекта или изображения), где для предоставления цветовой информации достаточно малого числа цветов. Могут использоваться и полные изображения, например, картинки флагов или цветных торговых марок. Квантование цвета используется для получения малого числа характерных цветов в каждой области/изображении. Соответственно вычисляется процент каждого дискретизируемого цвета в области. Определяется также пространственная когерентность всего дескриптора.

3.4.2.4. Масштабируемый цвет

Дескриптор масштабируемого цвета (Scalable Color) является гистограммой цветов в цветном пространстве HSV, которая кодируется с помощью преобразования Хара. Ее двоичное представление является масштабируемым с точки зрения числа каналов и числа бит, характеризующих значение точности в широком диапазоне потоков данных. Дескриптор масштабируемого цвета полезен для сравнения изображений и поиска, базирующегося на цветовых характеристиках. Точность отображения возрастает с увеличением числа бит, используемых для описания.

3.4.2.5. Описатель структуры цвета

Дескриптор цветовая структура (Color Structure) является описателем цветовой характеристики, которая объединяет цветовое содержимое (аналогично цветовой гистограмме) и информацию о структуре материала. Его главная задача сравнение изображений главным образом для статических картинок. Метод выборки вводит данные о цветовой структуре в дескриптор, учитывая локально цвета окрестных пикселей, и не анализирует каждый пиксель отдельно. Дескриптор цветовая структура обеспечивает дополнительную функциональность и улучшенный поиск, базирующийся на подобии естественных изображений.

3.4.2.6. Выкладка цвета

Этот дескриптор специфицирует пространственное распределение цветов для быстрого поиска и просмотра. Его целью является не только сравнение изображений и видео клипов, но также поиск, базирующийся на раскладке цветов, такой как сравнение наброска с изображением, которое не поддерживается другими цветовыми дескрипторами. Этот дескриптор может использоваться для всего изображения или для любой его части. Данный дескриптор может также быть применен для областей произвольной формы.

3.4.2.7. Цвет GoF/GoP

Дескриптор цвета группа_кадров/группа_картинок расширяет возможности дескриптора масштабируемого цвета, который определен для статических изображений, чтобы выполнять цветовое описание видео сегментов или собрания статических изображений. Дополнительные два бита позволяют определить, была ли вычислена цветовая гистограмма, прежде чем было осуществлено преобразование Хара: для усреднения, медианы или пересечения. Усредненная гистограмма, которая соответствует усредненному значению счетчика для каждой ячейки всех кадров или изображений, эквивалентна вычислению совокупной цветовой гистограммы всех кадров или изображений с последующей нормализацией. Медианная гистограмма соответствует вычислению медианного значения счетчика для каждой ячейки совокупности кадров или изображений. Более надежно округлять ошибки и присутствие выбросов в распределении яркости изображения по сравнению с усредненной гистограммой. Гистограмма пересечения соответствует вычислению минимального значения счетчика для каждой ячейки совокупности кадров или изображений, чтобы получить цветовые характеристики “наименьшего общего” группы изображений. Заметим, что это отличается от гистограммы пересечения, которая является скалярной мерой. Аналогичные меры сходства/различия, которые используются для сравнения масштабируемых цветовых описаний, могут быть применены для сопоставления цветовых дескрипторов GoF/GoP.

3.4.3. Описатели текстуры

Существует три текстурных дескриптора: Edge Histogram, Homogeneous Texture и Texture Browsing.

3.4.3.1. Описатели однородной текстуры

Однородная текстура представляет собой важный визуальный примитив для поиска и просмотра большой коллекции выглядящих сходно образов. Изображение может рассматриваться как мозаика однородных текстур, так что эти текстурные характеристики, соответствующие областям могут использоваться для индексации визуальных данных. Например, пользователь, просматривающий абстрактную базу данных изображений, может захотеть идентифицировать различные блоки в этой коллекции изображений. Блоки с автомашинами, запаркованными регулярным образом являются хорошим примером однородного текстурного образца, рассматриваемого с большого расстояния, как это происходит при аэросъемке. Аналогично, сельскохозяйственные области и участки растительности являются другим примером однородных текстур, встречающихся при аэро и спутниковых наблюдениях. Примеры запросов, которые могут поддерживаться в этом контексте, могут включать в себя "Поиск всех спутниковых изображений Санта Барбары, которые имеют меньше чем 20% облачного покрытия" или "Найти растительный участок, который выглядит как эта область". Чтобы поддерживать такой поиск изображений, необходимо эффективное представление текстуры. Дескриптор однородной текстуры предоставляет количественное представление, используя 62 числа (по 8 бит каждое), которое удобно для поиска сходства. Получение данных осуществляется следующим образом; изображение сначала обрабатывается посредством набора фильтров Габора, настроенных на определенные ориентации и масштаб (смоделированные с помощью функций Габора). Дескриптор однородной текстуры предоставляет точное количественное описание текстуры, которое может использоваться для поиска. Вычисление этого дескриптора базируется на фильтрации.

3.4.3.2. Просмотр текстуры

Дескриптор просмотра текстуры (Texture Browsing) полезен для представления однородной текстуры в приложениях, служащих для просмотра, и требует только 12 бит (максимум). Он предоставляет перцептуальную характеристику текстуры, аналогично человеческому описанию в терминах регулярности, шероховатости, ориентированности. Вычисление этого дескриптора осуществляется также как и дескриптора однородной текстуры. Сначала, изображение фильтруется с помощью набора специально настроенных фильтров (смоделированных посредством функций Габора); в отфильтрованном результате идентифицируются два доминантных ориентаций текстуры. Три бита используются для представления каждой из доминантных ориентаций. За этим следует анализ проекций отфильтрованного изображения вдоль доминантных направлений, чтобы определить регулярность (характеризуемую двумя битами) и загрубленность (2 бита x 2). Этот дескриптор совместно с дескриптором однородной текстуры предоставляет масштабируемое решение для представления областей изображения с однородной текстурой.

3.4.3.3. Краевая гистограмма

Дескриптор краевой гистограммы представляет пространственное распределение пяти типов краев, в частности четырех ориентированных краев и одного неориентированного. Так как края играют важную роль для восприятия изображения, данный дескриптор помогает найти изображения со сходным семантическим значением. Таким образом, он изначально ориентирован на сравнение изображений (по образцам или наброскам), в особенности на естественные изображения с нерегулярными краями. В этом контексте, свойства системы поиска изображения могут быть существенно улучшены, если дескриптор краевой гистограммы комбинируется с другими дескрипторами, такими как дескриптор цветовой гистограммы. Кроме того, наилучшие характеристики системы поиска изображения, учитывая только этот дескриптор, достигаются путем использования полу-глобальных и глобальных гистограмм, получаемых непосредственно из дескриптора краевых гистограмм.

3.4.4. Описатели формы

Существует четыре типа дескрипторов формы: объектная форма, базирующаяся на областях, форма, базирующаяся на контурах, 3D-форма и 2D-3D множественные проекции.

3.4.4.1. Форма, базирующаяся на областях (Region-Based)

Форма объекта может состоять из одной области или набора областей, а также некоторых отверстий в объектах, как это показано на рис 9. Так как дескриптор формы, базирующейся на областях, использует все пиксели, определяющие форму в пределах кадра, он может описывать любую форму, то есть не только простые формы с односвязными областями, как на рис. 9 (a) и (b), но также сложные формы, которые содержат отверстия или несколько не соединенных областей, как показано на рис. 9 (c), (d) и (e), соответственно. Дескриптор формы, базирующейся на областях, может не только эффективно описать столь несхожие формы, но и минимизировать искажения на границах объекта.

На рис. 9 (g), (h) и (i) показаны очень схожие изображения чашки. Различия имеются только в форме ручки. Форма (g) имеет трещину на нижней части ручки, в то время как в (i) ручка не имеет отверстия. Дескриптор формы, базирующейся на областях, рассматривает (g) и (h) подобными, но отличными от (i), так как там ручка не имеет отверстия. Аналогично, на рис. 9(j-l) показана часть видео последовательности, где два диска постепенно разделяются. С точки зрения дескриптора формы, базирующейся на областях, эти картинки схожи.

Примеры различной формы

Рис. 9. Примеры различной формы

Заметим, что черный пиксель в пределах объекта соответствует 1 на изображении, в то время как пиксели белого фона соответствуют 0.

Дескриптор характеризуется малым размером и быстрым временем поиска. Размер данных для представления является фиксированным и равным 17.5 байт.

3.4.4.2. Форма, основанная на контуре

Дескриптор формы, базирующейся на контуре, получает параметры формы объекта или его контур, извлеченный из описания областей. Он использует так называемое Curvature Scale-Space представление, которое воспринимает значимые параметры формы.

Дескриптор формы, базирующейся на контуре объекта, использует Curvature Scale Space представление контура. Это представление имеет несколько важных особенностей, в частности:

Некоторые из выше перечисленных свойств проиллюстрированы на рис. 10, каждый кадр содержит весьма сходные с точки зрения CSS изображения, основанные на результате действительного поиска в базе данных MPEG-7.

Свойства обобщения формы

Рис. 10. Свойства обобщения формы

На рис. 10 (a) продемонстрированы свойства обобщения формы (внешнее сходство различных форм), (b) устойчивость по отношению к плавному движению (бегущий человек), (c) устойчивость к частичному перекрытию (хвосты или ноги лошадей)

3.4.4.3. 3D-форма

Рассматривая непрерывное развитие мультимедийных технологий, виртуальных миров, 3D-материал становится обычным для современных информационных систем. В большинстве случаев, 3D-информация представляется в виде сетки многоугольников. Группа MPEG-4, в рамках подгруппы SNHC, разрабатывала технологии для эффективного кодирования модели 3D-сеток. В стандарте MPEG-7 необходимы средства для интеллектуального доступа к 3D-информации. Главные приложения MPEG-7 имеют целью поиск, получение и просмотр баз 3D-данных.

Предлагаемый дескриптор 3D-формы имеет целью предоставление внутреннего описания формы сеточных 3D-моделей. Он использует некоторые локальные атрибуты 3D-поверхности.

3.4.5. Дескрипторы перемещения

Существует четыре дескриптора перемещения: перемещение камеры, траектория перемещение объекта, параметрическое движение объекта и двигательная активность.

3.4.5.1. Движение камеры

Этот дескриптор характеризует параметры перемещения 3-D камеры. Он базируется на информационных параметрах 3-D-перемещения камеры, которые могут быть автоматически получены.

Дескриптор движения камеры поддерживает следующие стандартные операции с камерой (см. рис. 11): фиксированное положение, панорамное движение (горизонтальное вращение), слежение за движущимся объектом (горизонтальное поперечное перемещение), вертикальное вращение, вертикальное поперечное перемещение, изменение фокусного расстояния, наезд (трансфокация вдоль оптической оси) и вращение вокруг оптической оси.

Перемещения камеры

Рис. 11. Перемещения камеры

Отрывок, для которого все кадры характеризуются определенным типом перемещения камеры, относящееся к одному виду или нескольким, определяет базовые модули для дескриптора перемещения камеры. Каждый составляющий блок описывает начальный момент, длительность, скорость перемещения изображения и увеличение фокусного расстояния (FOE) (или сокращение фокусного расстояния - FOC). Дескриптор представляет объединение этих составляющих блоков, он имеет опцию описания смеси типов перемещения камеры. Смешанный режим воспринимает глобальную информацию о параметрах перемещения камеры, игнорируя детальные временные данные, путем совместного описания нескольких типов движения, даже если эти типы перемещения осуществляются одновременно. С другой стороны, несмешанный режим воспринимает понятие чистых перемещений и их совмещения на протяжении определенного временного интервала. Ситуации, когда одновременно реализуется несколько типов перемещений, описывается, как суперпозиция описаний чистых независимых типов перемещения. В этом режиме описания, временное окно конкретного элементарного сегмента может перекрываться с временным окном другого элементарного сегмента.

3.4.5.2. Траектория движения

Траектория движения объекта является простой характеристикой высокого уровня, определяемая как позиция, во времени и пространстве, одной репрезентативной точки этого объекта.

Этот дескриптор полезен для поиска материала в объектно-ориентированных визуальных базах данных. Он также эффективен в большинстве специальных приложений. В данном контексте с предварительным знанием ряда параметров, траектория позволяет реализовать некоторые дополнительные возможности. При наблюдении, могут выдаваться сигналы тревоги, если траектория воспринимается, как опасная (например, проходит через запретную зону, движение необычно быстро, и т.д.). В спорте могут распознаваться специфические действия (например, обмен ударами у сетки). Кроме того, такое описание позволяет также улучшить обработку данных: для полуавтоматического редактирования медиа данных, траектория может быть растянута, смещена, и т.д., чтобы адаптировать перемещения объекта для любого контекста.

Дескриптор является списком ключевых точек (x,y,z,t) вместе с набором опционных интерполирующих функций, которые описывают путь объекта между ключевыми точками, в терминах ускорения. Скорость неявно известна с помощью спецификации ключевых точек. Ключевые точки специфицируются путем задания моментов времени или их 2-D или 3-D декартовых координат, в зависимости от приложения. Интерполирующие функции определены для каждого компонента x(t), y(t) и z(t) независимо. Некоторые свойства этого представления перечислены ниже:

3.4.5.3. Параметрическое движение

Модели параметрического движения были использованы в рамках различных схем анализа и обработки изображения, включая сегментацию перемещения, оценки глобального перемещения, и отслеживание объектов. Модели параметрического перемещения использовались уже в MPEG-4, для оценки перемещения и компенсации. В контексте MPEG-7, перемещение является крайне важной характеристикой, связанный с пространственно-временной структурой видео, относящейся к нескольким специфическим MPEG-7 приложениям, таким как запоминание и поиск в видео базах данных, и для целей анализа гиперсвязей. Движение является также критической характеристикой для некоторых специфических приложений, которые уже рассматривались в рамках MPEG-7.

Базовый принцип состоит из описаний движения объектов в видео последовательности, например, в параметрической 2D-модели. В частности, аффинные модели включают в себя трансляции, вращения, масштабирование и их комбинации, планарные модели перспективы делают возможным учет глобальных деформаций, сопряженных с перспективными проекциями, а квадратичные модели позволяют описать более сложные движения.

Параметрическая модель ассоциирована с произвольными фоновыми объектами или объектами переднего плана, определенными как области (группа пикселей) в изображении в пределах заданного интервала времени. Таким способом, движение объекта записывается компактным образом в виде набора из нескольких параметров. Такой подход ведет к очень эффективному описанию нескольких типов перемещения, включая простые преобразования, вращения и изменения масштаба, или более сложные перемещения, такие как комбинации перечисленных выше элементарных перемещений.

Определение подобия характеристик моделей движения является обязательным для эффективного поиска объектов. Оно также необходимо для поддержки запросов нижнего уровня, полезно и в запросах верхнего уровня, таких как "поиск объектов приближающихся к камере ", или для "объектов, описывающих вращательное движение", или "поиск объектов, перемещающихся влево", и т.д.

3.4.5.4. Двигательная активность

Просмотр человеком видео или анимационной последовательности воспринимается как медленная последовательность, быстро протекающий процесс, последовательность действий и т.д. Дескриптор активности воспринимает интуитивное понятие ‘интенсивность действия’ или ‘темп действий’ в видео сегменте. Примеры высокой ‘активности’ включают такие сцены, как ‘ведение счета голов в футбольном матче’, ‘автомобильные гонки’ и т.д. С другой стороны сцены, типа ‘чтение новостей’, ‘интервью’, ‘снимок’ и т.д. воспринимаются как кадры низкой активности. Видео материал охватывает диапазон от низкой до высокой активности, следовательно нам нужен дескриптор, который позволяет нам точно выражать активность данной видео последовательности/снимка и всесторонне перекрывать упомянутый выше диапазон. Дескриптор активности полезен для приложений, таких как видео наблюдение, быстрый просмотр, динамическое видео резюмирование, информационные запросы и т.д. Например, мы можем замедлить темп презентации кадров, если дескриптор активности указывает на высокую активность, так чтобы облегчить просмотр этой активности. Другим примером приложения является нахождения всех кадров высокой активности в новой видео программе, которая может рассматриваться как просмотр, так и абстракцию.

3.4.6. Локализация

3.4.6.1. Локатор области

Этот дескриптор допускает локализацию областей внутри изображения или кадров путем спецификации их с помощью краткого и масштабируемого отображения боксов или многогранников.

3.4.6.2. Пространственно-временной локатор

Локатор описывает пространственно-временные области в видео последовательности, такой как области движущихся объектов, и обеспечивает функцию локализации. Главным его приложением является гипермедиа, где выделенная точка находится внутри объекта. Другим ведущим приложением является поиск объектов путем проверки, прошел ли объект определенные точки. Это может использоваться для наблюдения. Дескриптор SpatioTemporalLocator может описывать как связанные, так и несвязанные области.

Пространственно-временная область

Рис. 12. Пространственно-временная область

3.4.7. Прочие

3.4.7.1. Распознавание лица

Дескриптор FaceRecognition может использоваться для получения изображения лиц, которые соответствуют запросу. Дескриптор представляет проекцию вектора лица на набор базовых векторов, которые охватывают пространство возможных векторов лица. Набор параметров FaceRecognition получается из нормализованного изображения лица. Это нормализованное изображения лица содержит 56 строк с 46 значениями уровня в каждой строке. Центры двух глаз на каждом изображении лица размещаются на 24-ом ряду и 16-ой и 31-ой колонке для правого и левого глаз соответственно. Это нормализованное изображение затем используется для получения одномерного вектора лица, который состоит из значений яркости пикселей нормализованного изображения лица, которое получается в результате растрового сканирования, начинающегося в верхнем левом углу и завершающегося в нижнем правом углу изображения. Набор параметров FaceRecogniton вычисляется путем проектирования одномерного вектора лица на пространство, определяемое набором базисных векторов.

3.5. Схемы описания мультимедиа MPEG-7

Дескрипторы MPEG-7 сконструированы для описания следующих типов информации: низкоуровневые аудио-визуальные характеристики, такие как цвет, текстура, движение, уровень звука и т.д.; высокоуровневые семантические объекты, события и абстрактные принципы; процессы управления материалом; информация о системе памяти и т.д. Ожидается, что большинство дескрипторов, соответствующих низкоуровневым характеристикам будут извлекаться автоматически, в то время как человеческое вмешательство будет необходимо для формирования высокоуровневых дескрипторов.

MPEG-7 DS преобразуются в дескрипторы путем комбинирования индивидуальных дескрипторов а также других DS в рамках более сложных структур и определения соотношения составляющих дескрипторов и DS. В MPEG-7 DS категорируются в отношении к аудио или видео областям, или по отношению к описанию мультимедиа. Например, характерные DS соответствуют неизменным метаданным, связанным с формированием, производством, использованием и управлением мультимедиа, а также описанием материала. Обычно мультимедийные DS относятся ко всем типам мультимедиа, в частности к аудио, видео и текстовым данным, в то время как специфичные для области дескрипторы, такие как цвет, текстура, форма, мелодия и т.д., относятся исключительно к аудио или видео областям. Как в случае дескрипторов, реализация DS может в некоторых вариантах базироваться на автоматических средствах, но часто требует вмешательства человека.

3.5.1. Средства организации MDS

На рис. 13 представлена схема организации мультимедийных DS MPEG-7 в следующих областях: базовые элементы, описание материала, управление материалом, организация материала, навигация и доступ, взаимодействие с пользователем.

Обзор мультимедийных DS MPEG-7

Рис. 13. Обзор мультимедийных DS MPEG-7

3.5.1.1. Базовые элементы

Спецификация мультимедийных DS MPEG-7 определяет определенное число схемных средств, которые облегчают формирование и выкладку описаний MPEG-7. Схемные средства состоят из корневого элемента, элементов верхнего уровня и средств выкладки (Package Tools). Корневые элементы, которые являются начальными элементами описания MPEG-7, позволяют сформировать полные XML-документы и фрагменты описания MPEG-7. Элементы верхнего уровня, которые позволяют корневым элементам в описании MPEG-7 организовать DS для объектно-ориентированных задач описания, таких как описание изображения, видео, аудио или аудио-визуальный материал, собрания (коллекции), пользователи или семантики мира. Созданы пакетные средства для группирования или ассоциации связанных компонентов DS описаний в каталоги или пакеты. Пакеты полезны для организационных и передающих структур и типов описательной информации MPEG-7 для систем поиска и для помощи при просмотре пользователям, незнакомым с особенностями описаний MPEG-7.

Спецификация мультимедийных DS MPEG-7 определяет также некоторое число базовых элементов, которые используются повторно в качестве фундаментальной конструкции при определении MPEG-7 DS. Многие базовые элементы предоставляют специфические типы данных и математические структуры, такие как вектора и матрицы, которые важны для описания аудио-визуального материала. Они включаются также в качестве элементов для связи медиа файлов и локализации сегментов, областей и т.д. Многие базовые элементы предназначены для специальных нужд описания аудио-визуального материала, таких как описание времени, мест, людей, индивидуальностей, групп, организаций, и других текстовых аннотаций. Из-за их важности для описания аудио-визуального материала, давайте очертим подходы MPEG-7 к описанию временной информации и текстовых аннотаций:

3.5.1.2. Управление содержимым

MPEG-7 предоставляет также DS для управления материалом. Эти элементы описывают различные аспекты создания медиа материала, медиа кодирование, запись, форматы файлов и использование материала. Функциональность каждого из этих классов DS представлена ниже [5]:

3.5.1.3. Описание содержимого

MPEG-7 предоставляет также DS для описания материала. Эти элементы описывают структуру (области, видео кадры и аудио сегменты) и семантику (объекты, события, абстрактные понятия). Функциональность каждого из классов DS представлена ниже:

3.5.1.4. Навигация и доступ

MPEG-7 предоставляет также DS для облегчения просмотра и извлечения аудио-визуального материала путем определения резюме, разделов, составных частей и вариантов аудио-визуального материала.

3.5.1.5. Организация содержимого

MPEG-7 предоставляет также DS для организации и моделирования собрания аудио-визуального материала, а также его описания. DS собрания организует коллекцию аудио-визуального материала, сегментов, событий, и/или объектов. Это позволяет описать каждое собрание как целое на основе общих характеристик. В частности, для описания значений атрибутов собрания могут быть специфицированы различные модели и статистики.

3.5.1.6. Интеракция с пользователем

Наконец, последний набор DS MPEG-7 имеет отношение к взаимодействию с пользователем. DS взаимодействия с пользователем описывает предпочтения пользователя и историю использования мультимедийного материала. Это позволяет, например, найти соответствие между предпочтениями пользователя и описаниями аудио-визуального материала, для того чтобы облегчить индивидуальный доступ к аудио-визуальному материалу, презентации и пр.

3.5.2. Управление содержимым

Средства управления описанием материала позволяют охарактеризовать жизненный цикл материала.

Материал, охарактеризованный описаниями MPEG-7, может быть доступным в различных форматах и режимах, с разными схемами кодирования. Например, концерт может быть записан в двух разных режимах: звуковом и аудио-визуальном. Каждый из этих режимов может использовать различное кодирование. Это создает несколько медиа профайлов. Наконец, могут быть получены несколько копий одного и того же материала. Эти принципы режимов и профайлов проиллюстрированы на рис 14.

Модель материала, профайла и копии

Рис. 14. Модель материала, профайла и копии

Единственной частью описания, которая зависит от среды записи или формата кодирования является MediaInformation, описанная в этом разделе. Остальная часть описания MPEG-7 не зависит от профайлов или копий и, как следствие, может использоваться, чтобы описать все возможные копии материала.

3.5.2.1. Средства описания среды

Описание среды включает в себя один элемент верхнего уровня, DS MediaInformation. Оно состоит из опционного MediaIdentification D и одного или нескольких MediaProfile D

Идентификация среды (Media Identification) D содержит средства описания, которые являются специфическими по отношению к идентификации аудио-визуального материала вне зависимости от имеющихся различных копий.

Медиа-профайл D содержит различные средства описания, которые позволяют охарактеризовать один профайл аудио-визуального материала. Концепция профайла относится к различным вариациям, которые могут отклоняться от оригинала в зависимости от выбранного кодирования, формата записи и т.д. Профайл, соответствующий оригиналу или мастерной копии аудио-визуального материала, считается мастерным профайлом. Для каждого профайла может быть одна или более медиа-копии мастерного медиа-профайла. MediaProfile D состоит из:

3.5.2.2. Создание и производство средств описания

Средства описания получения материала предоставляют авторские тексты, описания процесса формирования и/или производства аудио-визуального материала. Эта информация не может быть получена из самого материала. Эти данные связаны с материалом, но не описывают его буквально.

Описание формирования и производства материала содержит в качестве элемента верхнего уровня, DS CreationInformation, который состоит из одного Creation D, нуля или одного Classification D, и нуля или нескольких RelatedMaterial D.

Creation D содержит средства описания, имеющие отношение к формированию материала, включая место, дату, действия, материалы, персонал (технический и творческий) и организации, участвовавшие в процессе.

Classification D содержит средства описания, которые позволяют классифицировать аудио-визуальный материал. Classification D используется для описания классификации аудио-визуального материала. Это позволяет осуществлять поиск и отбор на основе предпочтений пользователя, ориентируясь на классификации пользователя (например, по языку, стилю, жанру и т.д.) и на классификации услуг (например, на цель, патентную защиту, сегментацию рынка, медиа ревью и т.д.).

Related Material D содержит средства описания, имеющие отношение к дополнительной информации о аудио-визуальном материале, имеющемся в других материалах.

3.5.2.3. Средства описания использования содержимого

Средства описания информации об использовании материала предоставляют данные о процессе использования аудио-визуального материала.

Описание данных об использовании обеспечивается посредством DS UsageInformation, который может включать один Rights D, нуль или один Financial D и нуль или несколько Availability D и UsageRecord D.

Важно заметить, что описание DS UsageInformation предполагает добавление новых описаний, каждый раз, когда материал используется (например, DS UsageRecord, доход в Financial D), или когда имеются другие способы доступа к материалу (например, Availability D).
